IC离线烧录：

一、IC驱动(烧录算法)程序的设计环节：

烧录器支持某型号IC烧录时，需严格按手册所给出的相关参数来设计烧录器算法，否则不能正常的完成数据烧录工作。主要涉及电压及与被烧录IC相匹配的引脚定义。

1、按IC手册给出的电压参数来设计软件，控制烧录器硬件的实际输出;如下图中标注的电压范围。

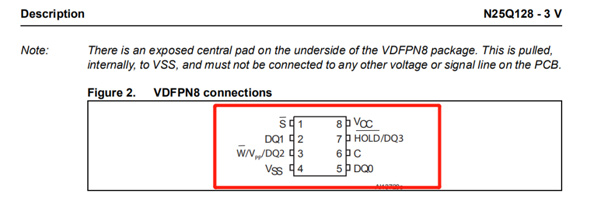

2、同时，需严格按手册所给出的引脚定义设计软件，控制烧录器硬件与IC的引脚匹配。如下图中的引脚定义说明。

二、烧录器工作过程中的保护措施：

烧录算法(烧录驱动)完成以后，搭配相应的烧录座产品，将IC放到力浦烧录器，就可以开始烧录IC了。但在烧录器实际对IC进行烧录前，会进行一系列的动作，并且判断动作结果，从而保证芯片的正确烧录，具体内容如下：

1、前置接触检查：烧录芯片前，会按上述引脚定义，检查IC各个引脚是否与烧录器的输出接口正常接触，如果有芯片放置不正、极性错误、或引脚变形等问题，烧录器会发出接触检查错误的报告;自动机烧录时，机台会将此IC抛料处理。

2、芯片ID检查：接触检查通过的IC，烧录器按程序设计的内容，输出相应的电压、电流参数，并按手册所标定的时序，与IC通讯，读取IC内部的ID，与操作员选定的IC型号正确的ID进行比较，如果发现两个ID不一致，烧录器会发出IC检查错误的报告;自动机烧录时，机台会将此IC抛料处理。

3、烧录IC：对于引脚接触检查通过的IC，以及ID读取正确的IC，烧录器会进行实际的烧录动作，通常的工作流程是BLANK CHECK(IC空白检查)----PROGRAM(烧录数据)-----VERIFY(烧录后内容检查)，各别情况下，会进行ERASE(擦除)的操作。每一个动作过程，烧录器都要按程序设计的内容，输出相应的电压、电流参数，并按手册所标定的时序，与IC通讯，才能完成相应的工作。

A:BLANK:的功能是在烧录前检查IC是否为空白IC，理想的情况下，为IC烧录数据时，我们一定希望这个IC是一个空白的状态，所以会进行此项操作，如果IC不是空白状态，烧录器会报告;(对新IC尤其重要，可能避免因机械问题造成的叠料-漏烧录现象)

B：PROGRAM: 烧录器烧录数据前，会在电脑或烧录器内部的存储器中，开辟一个与IC容量相同的存储空间，用来存放要烧入IC的数据，此时这个存储空间与IC内部的存储空间可以理解为镜像的关系，BLANK正确有IC，烧录器会将电脑中的数据，拷贝到IC的存储器中;

V:VERIFY: 检验，PROGRAM完成的IC，烧录器会将IC中的内容读出，与保存电脑端的数据进行比对，比对的方式是每一个BIT的数据进行比对，以及比对IC全部存储空间的SUM(检验和)，两个比对结果都正确时，才判定这个IC烧录正确，如果有其中一项比对结果错误，烧录器也会判定烧录失败并输出报告;

正常的生产过程中，以上3个步骤会连续执行，即每一片IC都会进行检验，从而保证烧录结果的正确性。只有各个功能正确时，才会进行下一个动作，如果出现某一项检查错误的情况，烧录器即会输出错误报告，通知机械臂进行相应动作。

根据上面的描述，我们可以知道，烧录IC的过程中，会有若干项检查。如果烧录器软件设计时引脚定义错误，通常会在前置检查的过程中被拦截下来，自动机烧录时会将所有IC抛料;如果烧录器软件中其他参数设定错误，比如电压输出错误，那么在读取芯片的ID时，不可能正确的读到ID，自动机烧录时也会将所有IC抛料;即使有个别情况，有IC在程序错误的情况通过前面的检查，执行了烧录动作，那在数据检验的环节，这个IC也会被拦截下来。
