产品简介

传统上，线圈类产品通常采用LCR Meter、耐压测试仪等设备测试参数并加以分析，但唯独线圈自体绝缘的可靠性测试很难用一般量测的方法达成，以马达生产商为例，如何提供长时运作的马达，于生产阶段即可提前发现马达隐藏的瑕疵，以避免安装于终端客户产品内，经过长时间发现运行故障，以及所衍生的连带退货、退料及赔偿问题，则是重大的课题。

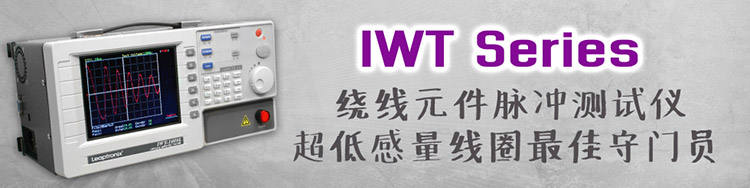

力浦 IWT-5000A 绕线组件脉冲测试仪即可满足这方面的量测需求，如马达、发电机、变压器、车用HID头灯高压线圈及LED背光板线圈、电压互感器、电流互感器... 等；环顾现今日益趋向小型化且高频的产品脉动趋势，针对产品自体绝缘不良导致层间短路的问题，于品控上更需要精密的检测以确保产品的质量及可靠度，IWT-5000A 除了可以进行一般线圈层间短路测试外，更特别适用于小型化、高频类产品的低感量线圈层间短路测试，IWT-5000A 以 10μH 超低电感量的优异规格决胜，并提供200V~ 5000V的可程序脉冲测试电压，满足大多数线圈测试需求。

产品特色

·特别针对10μH超低电感量线圈进行脉冲测试，真实反映测试峰值及测试波形

·100MHz 的高速取样，大幅提高局部电晕放电的检测能力

·200V～5000V 可程序脉冲测试电压，满足绝大多数的线圈测试需求

·四种波形判别比较：面积比、面积差比、电晕数比、电晕量比，简易判断绕线组件自绝缘体不良状况

·提供电压、时间和频率各参数设定的测量功能，可让工程师进行更深入的分析

·5.6吋彩色 TFT-LCD 显示，波形及测试结果清楚呈现

·比较结果直接显示Pass/Fail，让操作员简单判断测试结果

·仪器内部可储存360组标准和测试数据的波形

·直观的图型化操作软件接口，由PC透过RS-232接口进行联机，操作简易且快速上手

·提供外部I/O控制 (Handler) 功能，采用标准D SUB 15-PIN Connector，

·系统商可连接自动或半自动测试设备平台

·提供标准文字型串口指令集，可透过程序编写进行数据控制及数据截取，快速建立自动测试系统

产品规格

输出电压：200V~5000V (Step 100V)

输出能量：0.25焦耳 (Max)

测试电感范围：10μH 以上

取样速度：100MHz, 8bit / 10ns

取样长度：5000 Byte

取样波形宽度档位：250ns, 500ns, 1μs, 2μs, 5μs, 10μs, 25us, 50us, 100us, 250us, 共10个档位

输入阻抗：10MΩ

显示方式：320 x 234 (VGA), 5.6 吋彩色 TFT-LCD

判定方式：

面积比较 (Area Size),

面积差比较 (Differential Area),

电晕放电量 (Corona Discharge Amount),

电晕放电数 (Corona Discharge Number)

储存波形：内部储存达 360 组标准波形

判别输出：Pass/Fall 显示、警报

传输接口：TTL I/O (D Sub 15-Pin)：Start, Pass, Fail, Busy, Break, Mode, External Vcc...等)

RS-232: PC Link接口, 标准文字型指令，提供测试控制，数据撷取

USB 2.0: 波形参数上传及下载

工作温度：25℃ ~ 40℃

使用电源：110V/220V AC

电源频率：50/60Hz

尺寸 (W*D*H)：31cm x 16.1cm x 18cm

重量 (KG)：5.4Kg

标准配备

◎主机 x 1

◎高压测试线 x 1

◎电源线 x 1

◎RS-232传输线 x 1

◎光盘片 x 1 (内含安装程序及使用手册)
