产品简介

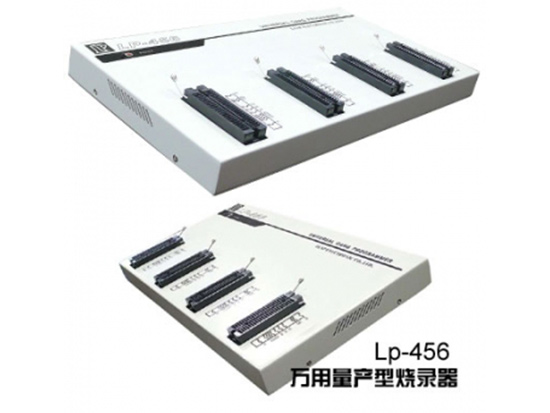

LP-456 具万用型烧录器的弹性和元件支援数量，专业量产烧录器的效能及品质，IC的Socket转接板可使用一般万用型烧录器的Socket板，不需额外购买，让您可以迅速建立新元件的烧录产能。LP-456 是在烧录元件种类繁多、变化快，短时间完成烧录工作解决方案。

产品特色

·内置完全独立的4组万用型烧录器LP-56，每组烧录器标准配置通用的48 Pin DIP Socket 。

·所有 DUT Driver 均达 75MHz 的超高频宽及讯号相位误差 <±2.5nS 的准确度，保证烧录结果的准确与稳定。

·支援4组烧录器异步或同步快速烧录，您只需放好1颗IC至其中一个Socket，LP-456透过一连串的精密检查，若IC与SOCKET接触良好就会自动开始处理IC，在此同时，您可以继续取放其他 IC。

·LP-456按客户设定烧录流程自动执行烧录动作，在元件处理完成后会通知您取下完成的IC，并等待您置入下一颗新的IC。

·在中高容量IC的处理上，比起放完8颗IC才一起烧录的一般量产型烧录器，4组独立且非同步处理的烧录器在效能上有过而无不及。

·可检测元件插反、位置插错或接脚接触不良等…问题。

·可检测当前放入芯片ID是否与当前选定编号匹配，避免用错IC或烧录异常。

·适用万用型的IC Socket板，您可选购本公司的Socket转接板，以符合元件讯号频宽及优良的接触品质。

·量产导向操作软体：以工单方式运作，由技术人员设定工单生产的元件编号、档桉及参数，发行给量产单位执行工单烧录，将人员操作风险降到很低，同时在烧录数量/良率统计及操作过程记录上都可满足量产的操作需求。

产品规格

·缓冲记忆体：64 MBytes

·按键 / 开关：START 带灯按钮 / ID设定

·显示器：Power LED 及独立四组 Work / Pass / Fail LED

·传输介面：USB 2.0 High Speed

·使用电源：100V AC~240V AC

·电源频率：50/60Hz

·消耗功率：75W(Max)

·PIN DRIVERS：48 Pin Universal Pin Driver x 4组

·DUT SORCKET：DIP-48 ZIF(Zero Insertion Force) x 4

·尺寸：37.2cm x 20.5cm x 4.5cm (不含Socket及START Key高度)

·重量：2.1Kg

·操作高度：达5000m

·操作湿度：20%到70% (non-condensing)

·操作温度：+5℃ ~ +45℃

·支援元件：NOR FLASH, SPI EPROM, EEPROM, MPU, MCU, CPLD, NV-RAM…等

·支援档案格式：Binary/Machine Code, Intel HEX, TEK HEX Motorola HEX

系统要求

·作业系统：Windows 7 / Vista / XP ( 32bits & 64bits )

·CPU：Pentium 4 以上

·记忆体：2 GB RAM 以上

·硬碟空间：主程式 500MB 以上,资料缓冲用 1GB 以上(视元件容量)

·通讯介面：USB 2.0 HIGH SPEED

·标准配备

·主机 x 1

·光碟片 x 1 (内附安装程式及使用手册)

·USB 传输线 x 1

·DC 5V/6A 30W 电源转接器 x 1

选购配备

SOP, VSOP, SSOP, TSOP, TSSOP, QFP, PQFP,TQFP, VQFP, BGA, uBGA, SON, WSON, QFN(MLF)…等转接板。
