便携式万用烧录器LP-56_手动烧录设备

发布日期：2022-12-01

LP56

产品简介

LEAPER-56 口袋型万用 IC 烧录器为呼应多元化的记忆体 IC 烧录需求，以烧录器之效率及精确度为 LEAPER-56 产品研发宗旨，力浦更贴心的将机身缩小至智慧型手机般大小、采用快速散热的铝制外壳无风扇系统、Dual USB 供电等多项优势。

产品特色

·所有 DUT DRIVER 均达 75MHz 的超高频宽及讯号相位误差 <±2.5nS 的高准确度，保证烧录结果的精准与稳定。

·兼具速度及精确度的 LEAPER-56加速验证研发成果，衬托产品开发绩效。

·具备 DUT 元件接脚扫描检验及记忆体元件 ID 验证，确保元件处理良率。

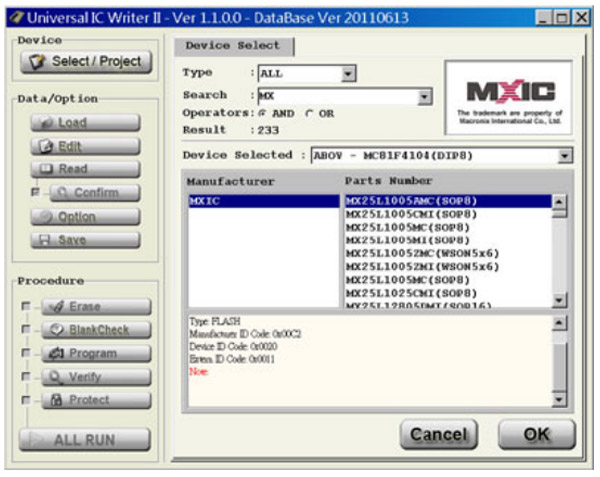

·直观的图形化操作介面，以功能选项勾选及按钮菜单组合操作，提高工作效率。

·可一键载入设定好的工程档文件，必要时可搭配平板电脑使用。

·方便携带的迷你尺寸，如智慧型手机般大小 13.6cm×9cm×2cm，放入口袋即可外出。

·定制铝制型材外壳，防尘无风扇系统，减少因长期使用的机器硬体损耗，并提高散热效率、系统稳定度及耐用度。

·节能环保为出发点 LEAPER-56 以小于 4W 的低功耗响应环保节能。

·仅需 Dual USB Cable 供电即可完成所有元件烧录，不需要额外携带笨重的电源供应器。

设备参数：

输出信号规范	逻辑讯号准位	1.5V~6.0V,10mV
	IOL, IOH电流	10mA
	逻辑讯号频宽	75MHz (3-5V) 60MHz (2.5V) 45MHz (1.8V) 25MHz (1.5V)
	讯号相位误差	< = ±2.5nS (3-5V)
	Clock频率	0Hz ~ 75MHz
	VDD,VIO准位	1.5V~6.5V, 10mV
	IDD,IIO电流	400mA
	VPP,VHH准位	1.5V~15.5V, 20mV
	IPP,IHH电流	150mA
PIN DRIVERS		48 Pin Universal Pin Drive
DUT Socket		DIP-48 ZIF (Zero Insertion Force)
尺寸 (不含 Socket)		130mm(長) x 90mm(深) x 20mm(高)
重量		290g
系统要求
作业系统		Windows 7 / Vista / XP (32 & 64 bits)
CPU		Pentium 4 以上
记忆体		1GB RAM 以上
硬碟空间		主程式 500 MB 以上资料缓冲用 1GB 以上 (视元件容量)
通讯介面		USB 2.0 HIGH SPEED
支援元件
NOR FLASH,SPI,EPROM,EEPROM,MPU,MCU ...等
支援档案格式
Binary, Machine Code, Intel HEX,TEK HEX, Motorola HEX

标准配备

◎精美保护皮套x1

◎LEAPER-56主机 x 1

◎专用Y型 USB传输线 x1

◎光碟片 x1 (内附安装程式及使用手册)

选购配备

PLCC, SOP, VSOP, SSOP, TSOP, TSSOP, QFP, PQFP, TQFP, VQFP, BGA, uBGA, SON, WSON, QFN (MLF)... .等转接座
